IEC61850 智慧變電站
加雲聯網所提供的智慧變電站自動化解決方案，採用符合 IEC 61850 標準的架構設計。主要以實現智慧變電站的高效通訊與自動化管理，並大幅提升電力系統的穩定性與能源韌性。同時，具備高度彈性，能因應未來能源發展趨勢，靈活整合各類新型態能源。
傳統電網和智慧電網的差別
傳統電網依賴集中式供電，面對突發事件時容易停電，電網韌性與彈性較低；智慧電網則以電網運營需求為核心，提供高效、可靠的電力，能即時監控和自動化管理，整合再生能源，支持雙向通訊，提升新時代能源的電網韌性。
| 對比項目 | 傳統電網 | 智慧電網 |
| 通訊效率 | 低、輪詢為主 | 高、事件驅動 |
| 資料一致性 | 廠牌不一難整合 | 通用標準建模 |
| 設備互通性 | 差 | 好 |
| 工程效率 | 低 | 高 |
| 即時控制能力 | 有限 | 高效（毫秒級） |
| 安裝與維運 | 費工耗時 | 簡潔靈活 |

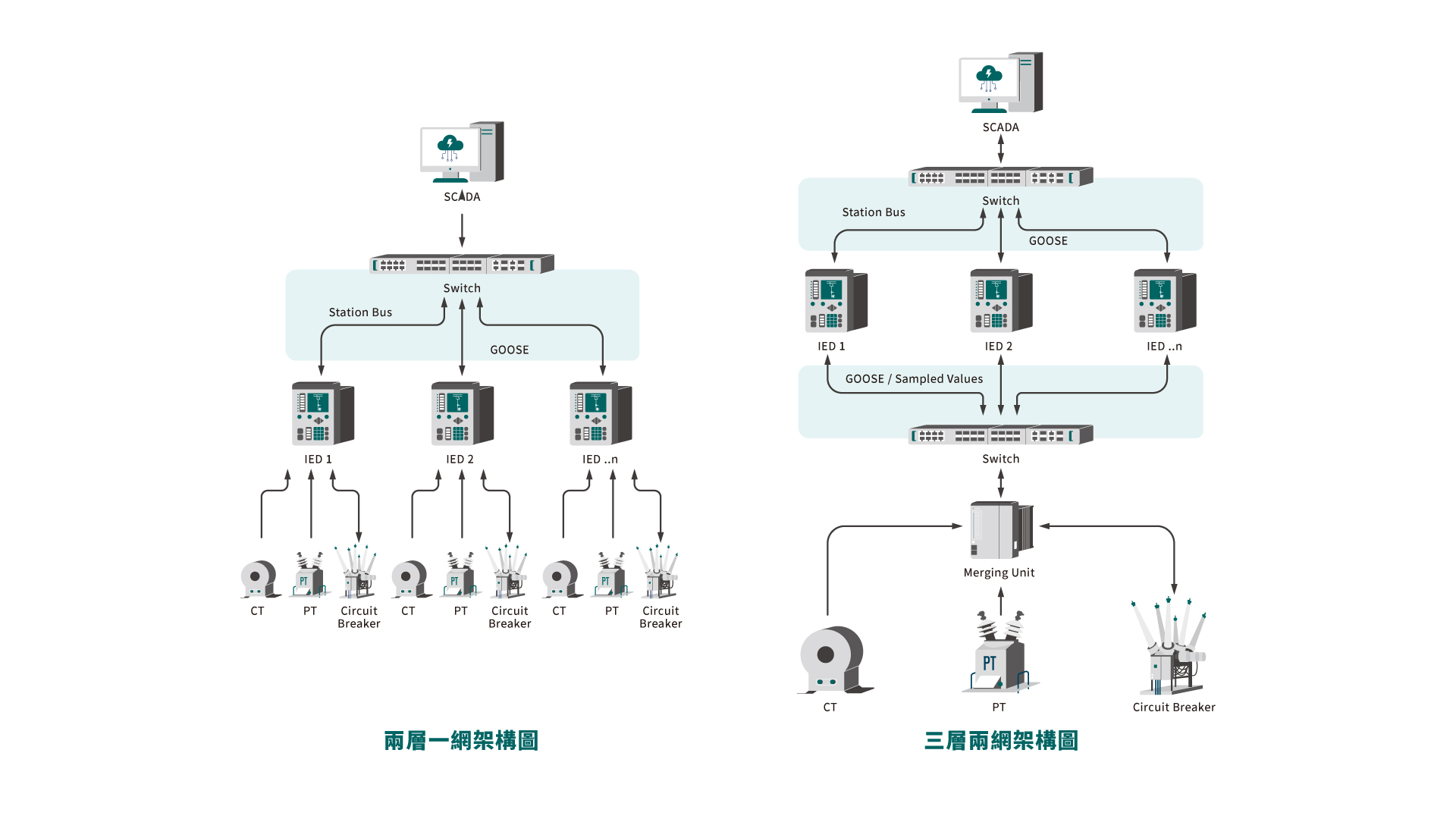

什麼是兩層一網架構?
智慧電網可分為「兩層一網」與「三層兩網」，其主要差異在於網路層級的功能劃分與系統擴充彈性。「兩層一網」僅包含變電所層及間隔層，所有設備如IED、保護裝置與監控系統共用同一網段，結構簡單、建置快速，適合小型變電站。目前僅實作變電所層與間隔層的兩層一網架構，較未能充分體現IEC 61850標準藉由網路技術所強調的高維護性與彈性設計精神。
什麼是三層兩網架構?
相較於「兩層一網」架構，「三層兩網」透過更清晰的網路分層設計，將系統劃分為站控層、間隔層與過程層，並對應建立獨立的邏輯網段。此架構有助於分攤各層通訊負載、提升系統穩定性，並在規模擴展或功能增加時，保有較高的彈性與可維護性。此外，「三層兩網」能更靈活地整合冗餘通訊協定，如 PRP 或 HSR，特別適用於需強調高可靠性與低延遲通訊的中大型變電站。雖然冗餘協定本身亦可應用於兩層一網架構，在三層兩網中，網段角色分明，更有助於合理部署冗餘通訊於適當層級，降低管理複雜度與潛在干擾。最終架構選擇仍須依據變電站的規模、 可靠性需求、成本考量及未來擴展性進行整體評估。
System Architecture
系統架構

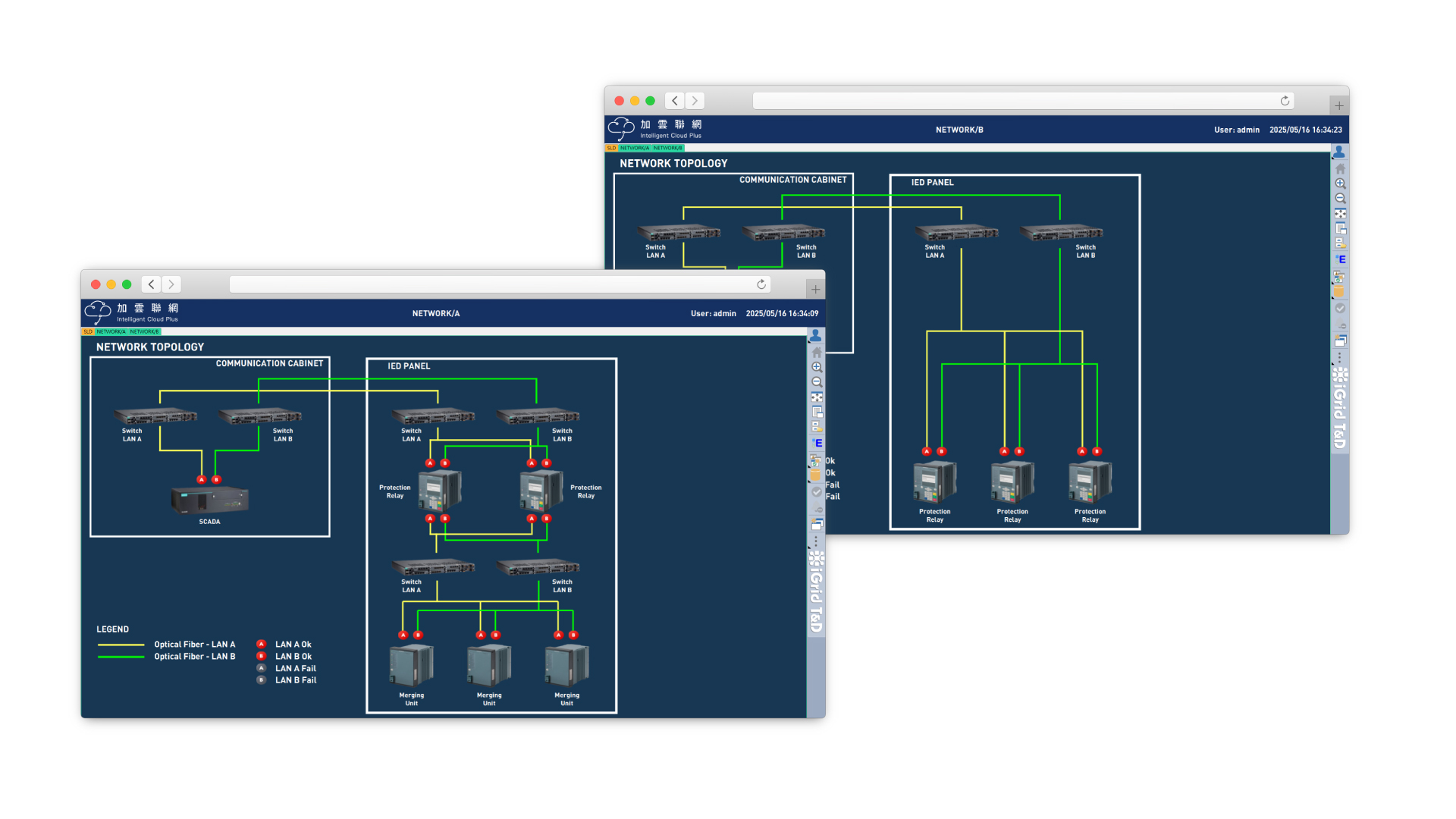

System Interface
系統畫面
Application
應用領域
台灣電力公司
大型變電站
再生能源案場
Success Cases
成功案例
金門塔山電廠
彰一開閉所
義和開閉所
永興開閉所
